Бойлер перестав гріти воду, а вимикач вибиває щоразу, коли ви вмикаєте прилад у мережу? Скоріш за все, справа саме в ТЕНі — нагрівальному елементі, який з часом обростає накипом і врешті виходить з ладу. Хороша новина: замінити його можна самостійно, без виклику майстра. Погана новина: доведеться повозитися, особливо якщо бойлер давно не чистили.
Розберемо весь процес по кроках — від діагностики до перевірки після встановлення.
Як зрозуміти, що причина саме в ТЕНі
Перш ніж розбирати бойлер, варто переконатися, що проблема дійсно в нагрівальному елементі, а не десь в іншому місці.
Ознаки несправного ТЕНа:
- вода зовсім не гріється, хоча індикатор працює;
- бойлер вибиває автомат захисту одразу після ввімкнення;
- вода нагрівається дуже повільно, хоча раніше на це йшло вдвічі менше часу;
- з’явився запах гару від корпусу приладу;
- при дотику до корпусу відчувається легке поколювання струмом (це вже небезпечно, і зволікати не можна).
Якщо автомат вибиває миттєво — швидше за все, ТЕН пробило на корпус, і елемент замикає на землю. Тут заміна неминуча.
Буває, що причина зовсім не в нагрівачі, а в термостаті чи в проводці. Тому перед покупкою нового ТЕНа не завадить прозвонити старий мультиметром — про це нижче.

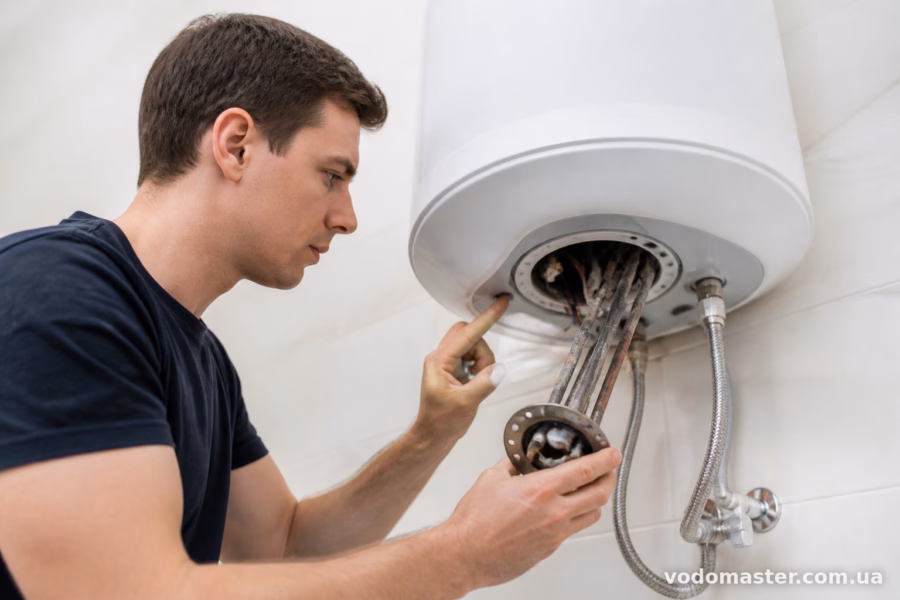

Що знадобиться для роботи
Список інструментів невеликий, і майже все є в будь-якому домашньому наборі:
- новий ТЕН (обов’язково під конкретну модель бойлера — про підбір поговоримо окремо);
- ключ на 8 або 10 (залежно від кріплення фланця, іноді потрібен спеціальний ключ для ТЕНів з різьбовим кріпленням);
- викрутка хрестова та плоска;
- мультиметр — перевірити елемент на обрив і на пробій;
- нова прокладка (паронітова або гумова, залежно від виробника);
- ганчірки, відро або таз для зливу води;
- наждачний папір або жорстка щітка — прибрати накип із фланця.
Якщо у вашого бойлера ТЕН накручується на різьбу (така конструкція часто зустрічається в дешевших моделях), знадобиться ще й розвідний ключ побільше — інколи елемент прикипає так, що зрушити його голими руками нереально.
Підготовка: знеструмлення і злив води
Перше і найважливіше правило — бойлер повністю знеструмлюється. Не просто вимикається кнопкою на панелі, а виймається вилка з розетки, або якщо прилад підключений напряму — вимикається відповідний автомат у щитку. Перевірте індикатором, що напруги на клемах справді немає.
Далі перекривається подача холодної води на вхід бойлера. Зазвичай для цього є окремий кран прямо на трубі перед приладом.
Тепер зливаємо воду:
- Відкрийте будь-який кран гарячої води в квартирі — це зніме залишковий тиск у баку.
- Знайдіть зливний клапан або трубку скидання (у більшості моделей вона розташована знизу, поруч із запобіжним клапаном).
- Підставте шланг або відро і дочекайтеся, поки вода повністю витече.
Якщо злив організований через запобіжний клапан, іноді доводиться трохи покрутити важіль вручну — сам собою він не завжди відкривається до кінця.
Тут же варто відкрутити трубки підведення холодної та гарячої води від бойлера, якщо демонтаж фланця незручний без цього. У вузьких санвузлах буває простіше зняти весь бойлер зі стіни і покласти його на підлогу — так працювати з фланцем набагато зручніше.

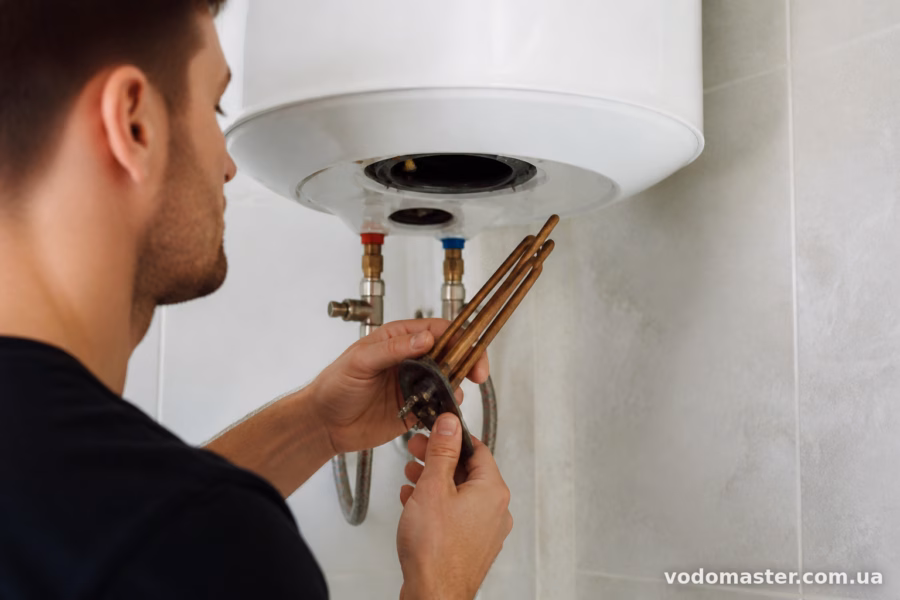

Демонтаж старого ТЕНа
Коли вода злита, знімаємо нижню кришку бойлера — під нею ховається блок керування і сам фланець з ТЕНом.
Обережно від’єднайте дроти від термостата і нагрівального елемента, попередньо сфотографувавши, куди що підключено. Це дрібниця, але вона рятує від плутанини при зворотному підключенні, особливо якщо схема бойлера незвична.
Далі відкручуються гайки, що тримають фланець (зазвичай їх 6-8 штук по колу). Робити це потрібно поступово, хрест-навхрест, щоб фланець не перекосило.
Коли всі гайки зняті, фланець витягується разом із ТЕНом і анодом (магнієвий анод часто кріпиться поруч або прямо на самому фланці). Тут може знадобитися сила — за роки експлуатації прокладка присихає намертво, і фланець доводиться підважувати викруткою по колу, обережно, щоб не пошкодити посадкове місце в баку.

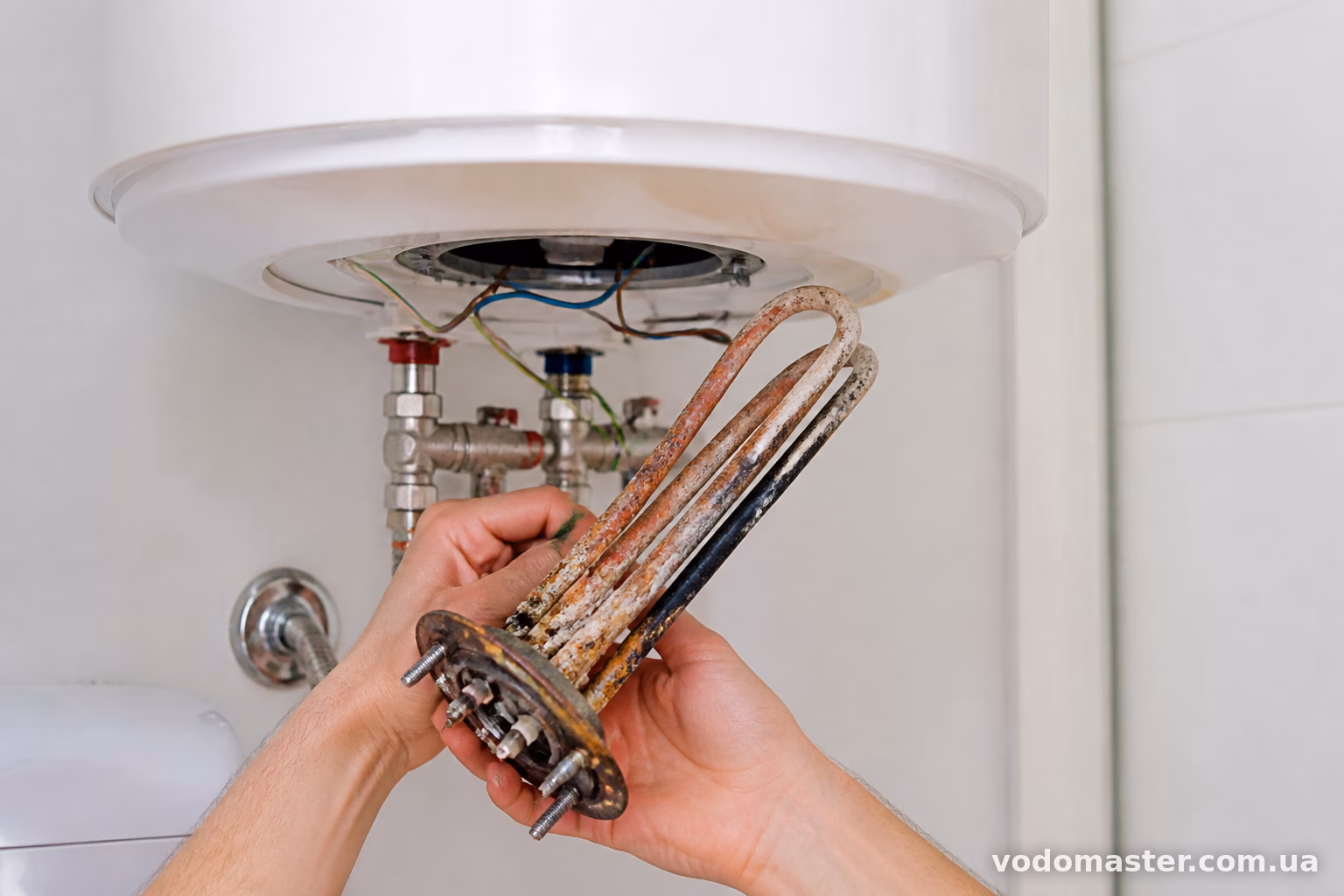

Витягнутий ТЕН варто оглянути — на ньому зазвичай видно шар накипу, іноді досить товстий, схожий на камінь. Це і є основна причина перегорання: накип погано проводить тепло, елемент перегрівається зсередини і врешті прогорає.
Перевірка ТЕНа мультиметром
Якщо є сумніви, чи справді елемент несправний, перевірте його перед тим, як викидати.
Спочатку — перевірка на обрив. Виставте мультиметр у режим омметра і прикладіть щупи до контактів ТЕНа. Робочий елемент покаже опір десь у межах 15-30 Ом (залежно від потужності). Якщо прилад показує нескінченність або “1” — обмотка перегоріла, обрив підтверджено.
Друга перевірка — на пробій на корпус. Один щуп прикладається до контакту ТЕНа, другий — до металевого корпусу самого елемента. Будь-яке значення опору, відмінне від нескінченності, означає, що ізоляція пробита і струм тече на корпус — саме тому вибиває автомат. Такий ТЕН підлягає обов’язковій заміні, ремонту він не піддається.

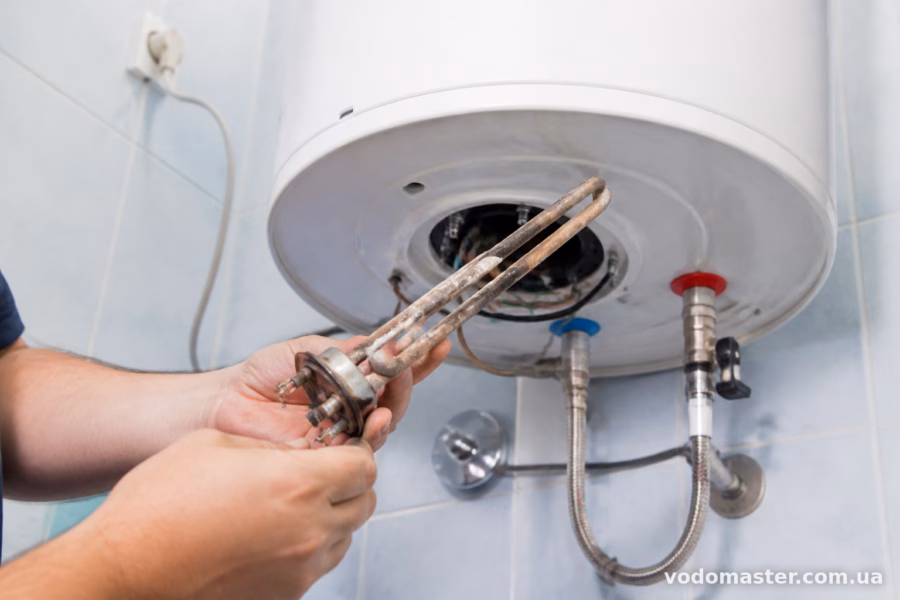

Підбір нового ТЕНа
Тут важливо не помилитися з параметрами, бо навіть зовні схожий елемент може не підійти.
Що потрібно врахувати:
- потужність — має збігатися з оригіналом (зазвичай 1,5-2,5 кВт для побутових бойлерів);
- тип кріплення — фланцевий (на болтах) чи різьбовий (вкручується);
- довжина колби — коротший ТЕН менш ефективний, надто довгий може просто не влізти;
- діаметр фланця — стандарти відрізняються у різних виробників, тому краще брати старий елемент із собою в магазин як зразок;
- матеріал — мідні ТЕНи довговічніші, ніж мідні з покриттям, і значно кращі за зовсім бюджетні варіанти зі сталі, які швидко обростають накипом.
Якщо бойлер відомого бренду — Ariston, Thermex, Electrolux — простіше знайти оригінальний ТЕН під конкретну модель. Для менш популярних марок підходять універсальні варіанти, головне — щоб збігалися розміри фланця і потужність.
Встановлення нового ТЕНа
Перед установкою обов’язково почистіть посадкове місце фланця в баку від старого накипу і залишків прокладки. Це впливає на герметичність — навіть невеликий шматочок бруду під новою прокладкою призведе до протікання.
Далі:
- Наденьте нову прокладку на фланець нового ТЕНа (стару використовувати повторно не варто, навіть якщо вона виглядає цілою).
- Акуратно вставте ТЕН у отвір бака, слідкуючи, щоб прокладка лягла рівно, без перекосів.
- Закрутіть гайки поступово, хрест-навхрест, невеликими обертами — це рівномірно притисне фланець і не дасть прокладці деформуватися.
- Не перетягуйте гайки занадто сильно — паронітову прокладку можна пошкодити, і тоді бак все одно потектиме.
Якщо разом із ТЕНом міняли і магнієвий анод (а робити це варто одночасно, бо доступ до нього такий же), встановіть його за інструкцією виробника — зазвичай він просто вкручується в спеціальний отвір поруч.
Підключіть дроти назад згідно з фото, яке ви зробили на початку. Переплутати фазу і нуль на ТЕНі критично — прилад просто не буде правильно працювати, а в гіршому випадку виникне ризик короткого замикання.
Перша перевірка після заміни
Закрийте зливний клапан, поверніть на місце нижню кришку (поки що не до кінця, щоб мати доступ, якщо щось потече).
Відкрийте кран подачі холодної води і дочекайтеся, поки бак повністю заповниться — про це свідчить рівний потік води з крана гарячої води у квартирі (спочатку піде повітря з характерним булькотінням, потім піде вода).
Тільки після повного заповнення бака можна вмикати живлення. Це найважливіше правило — включення бойлера без води в баку миттєво спалить новий ТЕН.
Дайте бойлеру попрацювати хвилин 10-15, після чого перевірте фланець на предмет протікань. Якщо все сухо і вода нагрівається — можна закручувати кришку остаточно.
Заміна ТЕНа — робота не найскладніша, але вимагає акуратності і послідовності. Головні моменти, які не можна пропускати: повне знеструмлення перед розбором, правильний підбір нового елемента за розмірами і потужністю, чисте посадкове місце під прокладку і обов’язкове заповнення бака водою перед першим включенням. Якщо дотриматися цих правил, новий ТЕН прослужить не один рік, а бойлер знову гріятиме воду без збоїв.
